Cấu trúc chắc chắn không có thùng chứa nhựa đường thành phẩm, cấu hình đơn giản, chiếm ít diện tích

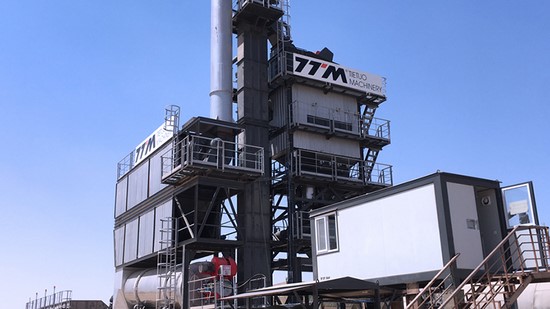

Model: LB Kiểu cố định (thùng chứa thành phẩm tách rời)
Ứng dụng chính của Trạm trộn asphalt
Cũng được gọi là máy trộn asphalt, hay trạm trộn asphalt định lượng, loại máy trộn bê tông này được sử dụng rộng rãi trong các công trình xây dựng đường bê tông nhựa cao cấp.
Máy sấy tang trống được tích hợp đầu đốt và bộ hút bụi dạng túi lọc. Tang trống được làm bằng vật liệu hợp kim chống mài mòn, trong khi vòng cưỡi và bánh xe trục được chế tạo thông qua quá trình rèn. Bề mặt bên ngoài của máy sấy tang trống được cách nhiệt bằng len nhôm-silicat và được bao phủ bởi tấm thép không gỉ để giảm thất thoát nhiệt và mang lại hiệu quả về bảo vệ môi trường.
Hệ thống hút bụi được thiết kế lắp đặt phía trên máy sấy tang trống, giúp tiết kiệm triệt để diện tích sàn, đồng thời hạn chế sự thất thoát nhiệt của hệ thống ống gió một cách hiệu quả. Thiết kế mô-đun của hệ thống hút bụi cho phép vận chuyển và lắp đặt dễ dàng hơn.
Sàng rung được sử dụng trong trạm trộn bê tông nhựa nóng này là Sàng rung chuyển động tuyến tính thương hiệu Ý, nó sử dụng bộ truyền động rung kép,giúp đảm bảo vận hành trơn tru và không cần bảo dưỡng. Lưới sàng có thể dễ dàng thay đổi bằng cách đẩy và kéo. Thân Sàng rung được trang bị lớp cách nhiệt để cải thiện hiệu suất năng lượng và giảm tiếng ồn.
Máy trộn có cánh khuấy hai trục, hoặc máy trộn pugmill, sử dụng hai trục quay nằm ngang với một số cánh khuấy để trộn nhựa đường và cốt liệu trong buồng trộn. Với thiết kế sắp xếp tối ưu của các cánh trộn trên cả hai trục, giúp hiệu quả trộn của hệ thống trộn được cải thiện đáng kể, đồng thời đảm bảo độ tin cậy và ổn định của máy trộn. Mỗi cửa ra vào đều có khóa để đảm bảo an toàn cho người vận hành. Lớp vỏ dầu nhiệt được cung cấp để mang lại hiệu quả giữ nhiệt. Có kết nối để thêm phụ gia.
Đầu đốt nguyên tử hóa do chúng tôi tự nghiên cứu phát triển cho phép đạt được tỷ lệ giữa không khí / nhiên liệu tối ưu bằng cách kiểm soát chính xác kỹ thuật số áp suất và tần số dầu, cho phép kích thước ngọn lửa phù hợp với các thông số của trống, giúp làm giảm tiêu thụ nhiên liệu. Hệ thống điều khiển tích hợp của đầu đốt và máy trộn giúp vận hành dễ dàng, an toàn và tin cậy. Có thể lựa chọn sử dụng nhiên liệu là Diesel, dầu nặng hoặc khí tự nhiên.
Hệ thống tạo bọt nhựa đường & Trộn ấm
Hệ thống này có thiết kế mô-đun, giúp cài đặt dễ dàng. Máy bơm piston màng cung cấp nước áp suất cao làm chất tạo bọt vào nhựa đường, và các bọt siêu nhỏ được hình thành khi nước trộn với nhựa đường. Các bọt khí siêu nhỏ này được giữ lại trong suốt quá trình trộn cho đến quá trình lát và đầm, giúp giảm đáng kể mức tiêu hao nhiên liệu.
Hệ thống điều khiển
Điều khiển kép dự phòng kết hợp với hệ thống PLC mang lại độ tin cậy, an toàn và thuận tiện hơn khi vận hành tự động.
Hệ thống điều khiển được cấu hình kết hợp với chức năng cảnh báo lỗi, chẩn đoán tự động, giám sát thời gian thực và bảo trì từ xa để đảm bảo vận hành dễ dàng và an toàn hơn.
| Model | |
| | |
| |||
| Hiệu suất định mức (tấn / h) | 64 | 80 | 96 | 120 | 160 | 240 | 320 | 400 |
| Hệ thống cấp lạnh | Số lượng thùng cấp lạnh có thể được cấu hình dựa theo nhu cầu của khách hàng | |||||||
| Số lượng thùng cấp lạnh | 3 | 4 | 4 | 4 | 5 | 6 | 6 | 6 |
| Thể tích thùng đơn (m³) | 8 | 8 | 8 | 8 | 8 | 15 | 15 | 18 |
| Đường kính trống của máy sấy (m) | 1.54-1.74 | 1.75 | 1.75 | 1.95 | 2.25 | 2.5 | 2.7 | 3 |
| Chiều dài trống của máy sấy (m) | 6.5 | 7 | 7 | 8 | 9 | 10 | 10 | 12 |
| Đầu đốt máy sấy | Tùy chọn: dầu diesel, dầu diesel + dầu nặng, bột than, khí tự nhiên, dầu + khí (tùy yheo yêu cầu của khách hàng) | |||||||
| Công suất đầu đốt (MW) | 7.9 | 9.8 | 11.8 | 14.8 | 19.7 | 29.6 | 39.4 | 49.4 |
| Hệ thống hút bụi | Gió xoáy + nước, Gió xoáy + túi lọc | Gió xoáy+túi lọc | ||||||
| Thể tích lọc của túi lọc (m²) | 320 | 360 | 440 | 510 | 650 | 920 | 1200 | 1500 |
| Tháp trộn | ||||||||
| Số lượng thùng nóng | 4 | 5 | 6 | 6 | 6 | |||
| Thể tích thùng nóng (m³) | 7 | 12 | 25 | 28 | 50 | 80 | ||
| Công suất máy trộn (kg) | 800 | 1000 | 1200 | 1500 | 2000 | 3000 | 4000 | 5000 |
| Truyền tải | Hộp số đôi (đồng bộ hóa bánh răng) | |||||||
| Bảo quản nhựa đường thành phẩm | Chứa dưới / chứa bên | |||||||
| Thể tích của thùng chứa dưới (t) | 30 | 50 | 50/100/200 | 100/150/300 | ||||
| Hệ thống cung cấp chất độn | ||||||||
| Thể tích silo chất độn tái chế (m³) | 12/30 (Chứa dưới) | 20/40 (Chứa dưới) | 20/50 (Chứa dưới) | 30/50 (Chứa dưới) | ||||
| Thể tích silo phụ khoáng nguyên chất (m³) | 20 | 30 | 30 | 50 | 50 | 80 | ||
| Hệ thống cung cấp Bitum | Gia nhiệt điện, Gia nhiệt nhanh trong bể, Gia nhiệt dầu bằng nhiệt (than / dầu / khí) | Gia nhiệt điện, Gia nhiệt dầu bằng nhiệt (than / dầu / khí) | ||||||
| Thể tích bồn chứa Bitum (m³) | 1×50 | 2×50 | 3×50 | 4×50 | ||||
| Hệ thống cung cấp dầu nặng | Gia nhiệt điện, Gia nhiệt dầu bằng nhiệt (than / dầu / khí) | |||||||
| Bồn chứa diesel (m³) | 1×10 | |||||||
| Tổng công suất (kW) | 45 | 55 | 75 | 90 | 110 | 160 | 185 | 220 |
